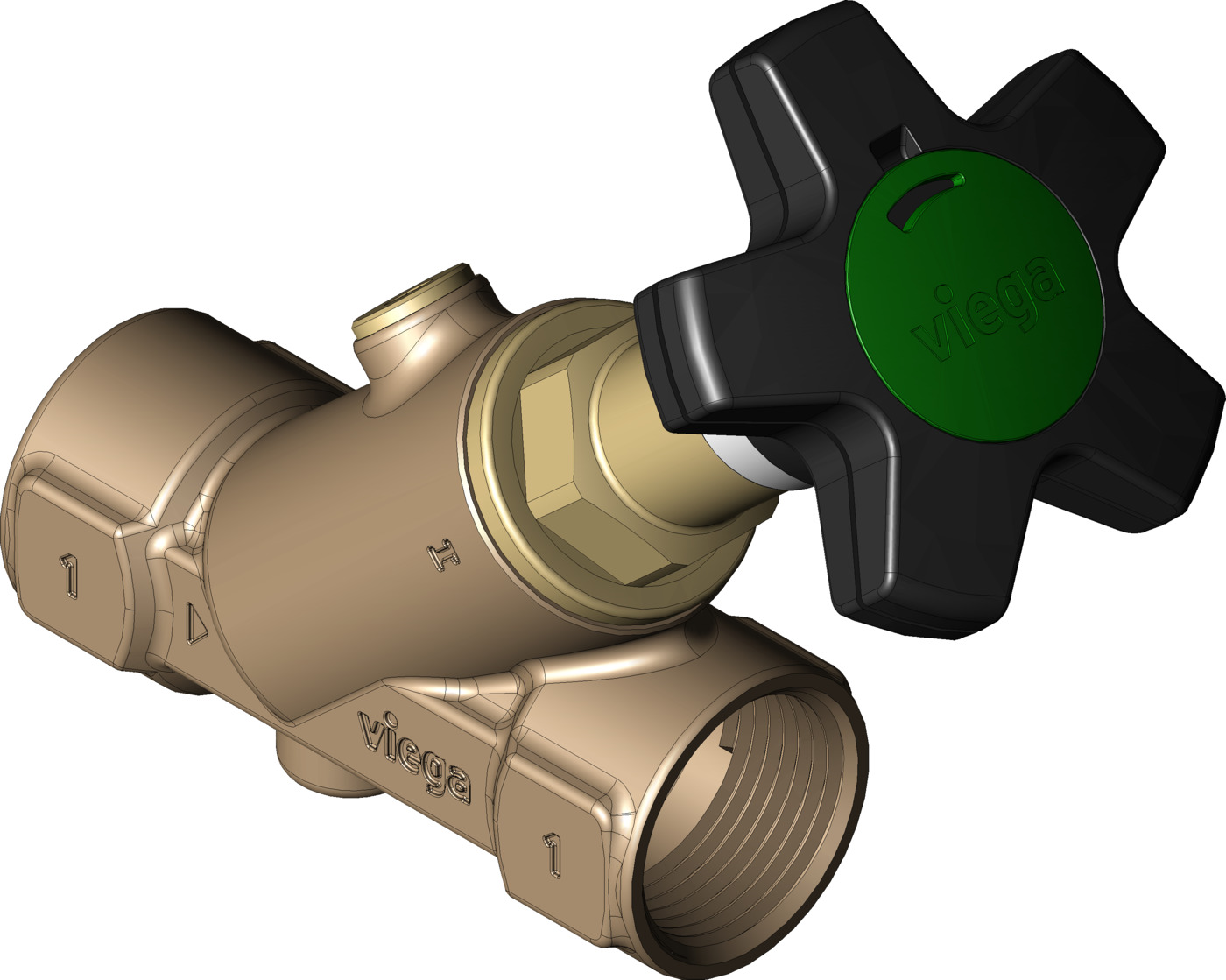

Easytop-Poševnosedežni ventil

Easytop-Poševnosedežni ventil

(ventil s prostim pretokom)
  • Rp-​navoji

Oprema

Rp-​navoj po DIN EN 10226‑1, ohišje ventila in zgornji del ventila iz rdeče ali silicijeve litine po DIN EN 1982 v skladu z osnovo za ocenjevanje kovinskih materialov UBA (nemška zvezna agencija za okolje), sedež ventila in enota krožnika ventila iz nerjavnega jekla, prenosno razmerje vretena, prikaz položaja odprt/zaprt, ročno kolesce ergonomično in zaprto z oznako za medij zelena/rdeča zamenljiva, praznilni čep G¼

Tehnični podatki

delovni tlak max. 1,6 MPa (PN 16)
obratovalna temperatura max. 90 °C
z oznako o opravljenem preizkusu po DVGW

Model 2237.2

izdelki

DN Rp PE Izdelek količina
15 ½ 1 829 285
20 ¾ 1 829 292
25 1 1 829 308
32 1¼ 1 829 315
40 1½ 1/5 829 322
50 2 1/5 829 339

CAD datoteke

(Prosim izberite)

DN Rp Velikost datoteke Izdelek
15 ½ 3 MB 829 285
20 ¾ 3 MB 829 292
25 1 2 MB 829 308

Z-dimenzije

DN Rp Z1 [mm] Z2 [mm] D1 [mm] D2 [mm] D3 [mm] V1 [mm] V2 [mm] Ø [mm] Izdelek
15 ½ 18 30 32 44 43 84 17 60 829 285
20 ¾ 16 40 32 56 45 97 20 60 829 292
25 1 17 47 35 65 55 115 23 73 829 308
32 1¼ 20 60 39 79 60 132 26 73 829 315
40 1½ 24 68 43 87 74 154 29 98 829 322
50 2 23 79 47 103 89 182 37 98 829 339

Prenos datotek

navodila

Preuzimanje datoteke

Easytop slanted seat valve (free flow valve) with Rp-thread

User information for Easytop slanted seat valve (free flow valve). Description of the product and the function as well as instructions for the professional assembly.
Velikost datoteke: 1 MB
tip datoteke: PDF
