Viega Raxofix
„Raksialna (radialno-aksialna)“ tehnika stiskanja brez O-obroča
Raksialna tehnika hladnega stiskanja razvita za Raxofix je prava novost. Za nastanek homogenih spojev združuje prednosti enostavne radialne tehnike hladnega stiskanja z aksialno tehniko potisne puše. Fitingi Raxofix so zasnovani tako, da pretvorijo radialno gibanje v aksialno stiskanje. Popolnoma varno, homogeno in umetni masi primerno stiskanje je doseženo v samo eni fazi. Brez O-obroča, brez zamudne kalibracije, posnemanja robov ali razširjanja.
Brezkompromisno varno
Raxofix je zasnovan tako, da nudi največjo možno varnost: vse armature in fitingi so opremljeni s preizkušenim in DVGW certificiranim Viega SC-Contur. Vsak nehote pozabljen spoj za stiskanje opazimo med preizkusom tesnosti ali pri polnjenju sistema. Velika zadrževalna sila omogoča predmontažo posameznih delov inštalacije in preprečuje zdrs cevi pred zatiskanjem. Pred in po zatiskanju lahko vstavno globino enostavno preverite skozi kontrolno okence.
Viega Raxofix - enostavno odrežete, namestite in hladno stisnete.
Neomejena prilagodljivost
Raxofix za različne pogoje vgradnje in priključitve ponuja celovit nabor fitingov za pitno vodo in ogrevalne inštalacije.
Koncept orodja in montaža
Hitra montaža
Enostavna in hitra montaža je posebna sposobnost sistema Raxofix. Za trajne torzijsko odporne spoje so potrebni le trije delovni koraki: odrežite cev, namestite fiting in preverite vstavno globino, raksialno stisnite - končano. Za razliko od drugih sistemov, cevi ni treba kalibrirati, posneti ali razširjati. S tem so možni do 30 % prihranki časa.
Udobno in varno
Za razliko od drugih sistemov na trgu je mogoče cevi in fitinge Raxofix enostavno pripraviti in prilagoditi, preden jih stisnemo. Še ena prednost: zahvaljujoč tehnični rešitvi Viega SC-Contur so med preizkusom tesnosti zanesljivo zaznani pomotoma pozabljeni spoji, kar zagotavlja najvišjo raven varnosti.
Slika zgoraj: Viega Pressgun Picco do dimenzije 40 mm
Ustaljen koncept orodja
Za nov raksialen sistem stiskanja ne potrebujete novega orodja. Preizkušene Viega zatiskovalnike Pressgun lahko uporabljate še naprej, potrebne so le nove čeljusti za stiskanje. Za delo na težko dostopnih mestih je priporočljiva tudi kombinacija zgibne čeljusti in stiskalnega obroča, ki jo Viega sedaj ponuja tudi za področja umetne mase. Asortima Raxofix vključuje stiskalne obroče od 16 do 63 mm. Glede na velikost jih uporabljamo s Pressgun Picco (do 40 mm) ali s Pressgun 5 (do 63 mm).
Slika zgoraj: Viega zgibna čeljust in stiskalni obroč
Trajna in standardna kakovost
Izjemno vzdržljive in odporne na pregib
Vse Raxofix cevi imajo dobro zasnovano strukturo, ki zaradi notranje debelejše stene zdrži najvišje obratovalne zahteve. Cevi pri nameščanju zagotavljajo zanesljivo odpornost na pregib in stabilno obliko. To pomeni, da lahko vse cevi Raxofix do dimenzije 32 mm enostavno ročno upognete in jih prilagodite posameznim izvedbenim pogojem za npr. pravokotno vgradnjo na steno. Pri uporabi orodja za upogibanje dimenzije 16 mm se zmanjša tudi minimalni polmer upogibanja na 2xD.
Predizolirano po standardih in pravilnikih EnEV
Na voljo so predizolirane cevi Raxofix za zagotavljanje higienske neoporečnosti pitne vode v skladu s pravilnikom o varčevanju z energijo in normativnimi zahtevami.
S tem se bistveno zmanjša obseg dela, hkrati pa so izpolnjene tudi zahteve DIN 1988-200, ki za ohranjanje kakovosti pitne vode zahteva različne debeline izolacije hladne in tople pitne vode glede na situacijo vgradnje. Za zmanjšanje toplotnih izgub je treba uskladiti enostavno in varčno montažo cevi s pravilnikom o varčevanju z energijo EnEV.

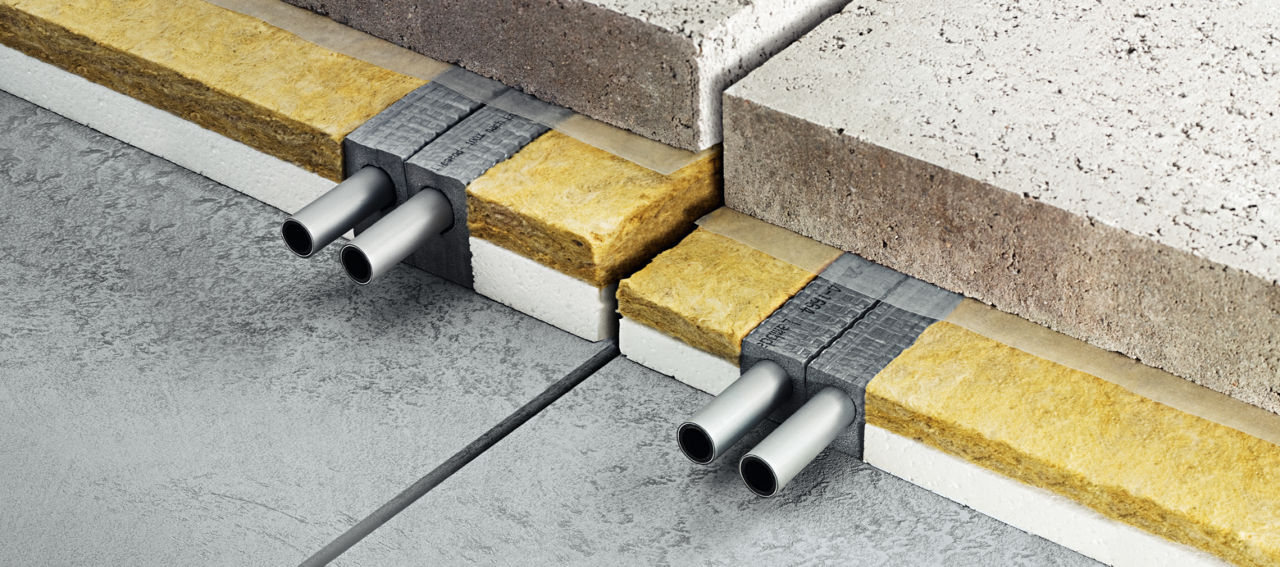

Poseben poudarek: ekscentrično predizolirane večslojne kompozitne cevi. Pri polaganju v talno konstrukcijo so izpolnjene zahteve EnEV. Zaradi kompaktne oblike izolacije se zmanjša vgradna višina v primerjavi s krožno izolacijo, saj je mogoče ekscentrično izolacijo integrirati v izolacijo udarnega zvoka, s tem pa je prihranjen dodaten izolacijski sloj.
Slika zgoraj: Primerjava cevi Raxofix 20 x 2,8 mm s standardno večplastno kompozitno cevjo 20 x 2,0 mm.
Slika zgoraj: Orodje za upogibanje 16 in 20 mm.
Maksimalna ekonomičnost
Zmanjšane izgube tlaka povečujejo udobje, higieno in ekonomičnost
Najpomembnejši cilj načrtovanja inštalacij pitne vode je zagotovitev zahtevam minimalnega pretoka, ko je istočasno odprtih več odvzemnih mest. Idealno, z najmanjšimi možnimi notranjimi premeri, kot določa DIN 1988-300. Ulitki fitingov za hladno stiskanje iz serije Raxofix imajo minimalno zožitev prečnega prereza zahvaljujoč nosilnemu telesu brez O-obroča. To vodi v najnižje izgube tlaka, ki jih dosegajo sistemi za stiskanje večplastnih kompozitnih cevi na trgu, hkrati pa zagotavlja realizacijo ciljnega načrtovanja za najmanjši možen notranji premer cevi.
-
... Preberite več
V praksi je mogoče doseči bistvene prednosti pri dimenzioniranju v primerjavi z običajnimi sistemi za stiskanje večslojnih kompozitnih cevi. To poveča stroškovno učinkovitost in naredi inštalacijo bolj priročno, saj je v tleh manj spreminjanja dimenzij, hkrati pa se vgradi tudi manjše dodatke, kot so pritrdilne objemke in armature.
Jasne prednosti za uporabnika so opazne tudi med obratovanjem sistema: manjši volumen vode, ki zastaja, zagotavlja vzdrževanje higiene pitne vode. Hkrati se skrajša iztočni čas oz. čakanje na toplo pitno vodo na pipah, kar sledi izpolnjevanju meril udobja po VDI 6003.
Slika zgoraj: Ekstremne izgube tlaka zaradi ostrih robov, zavoja in velikih zožitev prečnega prereza.
Večja varnost pri prenovi
Prenova kopalnice poteka po lastnih pravilih: le redko obstajajo načrti starejših stavb, ki bi jih lahko uporabili kot vodilo za zamenjavo cevi. Poleg tega se pri prenovi pogosto ustvarijo novi pogoji uporabe: na novo nameščen dvojni umivalniki in wellnes tuš glave povečajo potrebo po večjih etažnih razvodih.
Tudi v tako težkih pogojih sistem Raxofix izkazuje svoje prednosti pred standardnimi sistemi: nizke izgube tlaka v fitingih za hladno stiskanje zagotavljajo višji pretočne tlake pri enakih dimenzijah. Da bi dosegli enake pretoke pri običajnih sistemih, bi morale biti cevi večje, kar pa posledično poveča čakanje na toplo vodo in zviša obratovalne stroške.
Tudi v tako težkih pogojih sistem Raxofix izkazuje svoje prednosti pred standardnimi sistemi: nizke izgube tlaka v fitingih za hladno stiskanje zagotavljajo višji pretočne tlake pri enakih dimenzijah. Da bi dosegli enake pretoke pri običajnih sistemih, bi morale biti cevi večje, kar pa posledično poveča čakanje na toplo vodo in zviša obratovalne stroške.
Viega Raxofix v ogrevalni inštalaciji
Optimalno predizolirano
Raxofix ponuja celotno paleto predizoliranih cevi, saj je ustrezna izolacija ogrevalnih cevi – ne glede na zahteve EnEV – vse bolj nujna zahteva za varčevanje z energijo.
Na voljo so te različice: zaščitna cev, 6 mm, 9 mm, 13 mm in 26 mm krožna izolacija ter ekscentrična toplotna izolacija. Slednji zaradi svoje kompaktne oblike ponuja znaten potencial prihranka materiala in časa ter ima nizko vgradno višino: ekscentrično izolacijo je mogoče integrirati v talno zvočno izolacijo. Dodatna, neprekinjena izolacija udarnega zvoka ni potrebna.
-
... Preberite več

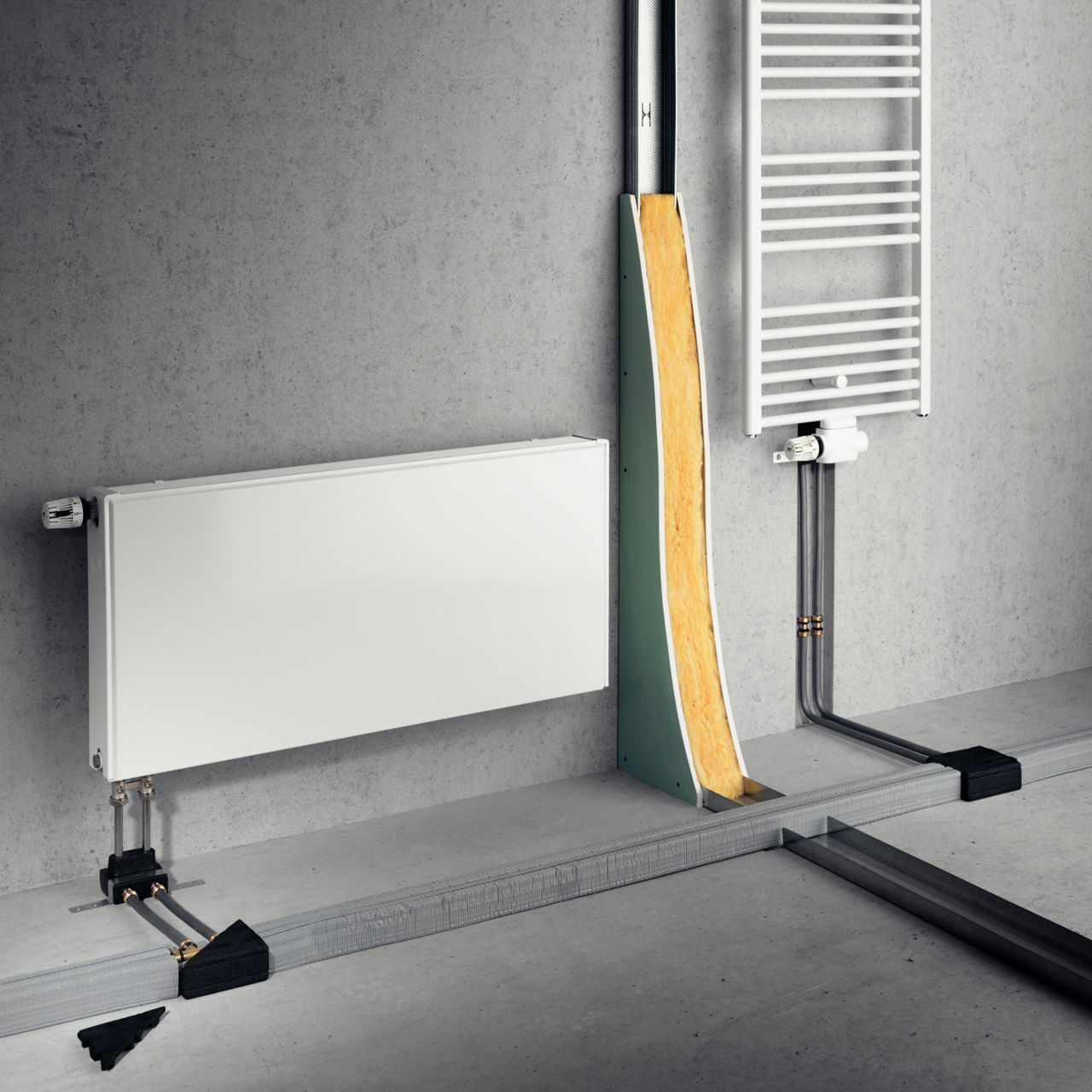

Priključni bloki radiatorjev Raxofix
Radiatorje lahko posebej učinkovito in enostavno povežete s predizoliranimi radiatorskimi priključnimi bloki. Izolacijska skodelica prihrani zamudno izdelavo naknadne izolacije. Zahvaljujoč pritrditveni opciji tudi pri pritrjevanju ne izgubljate časa. Asortiman Raxofix ponuja skupno štiri modele predizoliranih priključnih blokov, ki so primerni za vsako povezavo.
Ne glede na zasnovo priključnega bloka se lahko preizkus puščanja izvede takoj po namestitvi. Radiatorji se priključijo po opravljenih ometih in pleskarskih delih.
Skrivnost uspeha
Pred približno 10 leti je Viega predstavila nov cevni sistem Raxofix. Strokovnjake so presenetile izredno nizke tlačne izgube celotne inštalacije. Skrivnost uspeha je bila, in še vedno je, novost tehnologije raksialnega stiskanja in tokovno optimirana geometrija fitingov. Ulitki fitingov iz nabora Raxofix imajo zaradi podpornega elementa brez O-obroča minimalno zožitev prečnega prereza. To vodi v najnižje tlačne izgube, ki jih ima sistem za stiskanje večplastnih kompozitnih cevi na trgu in jih v veliki meri določa geometrija fitinga – če so na pretočni liniji ostri robovi, je tudi izguba tlaka nekajkrat višja kot pri fitingu Raxofix.
Predizolirani križni T kosi Raxofix
Križni T-kosi v dimenzijah od 16 do 25 mm omogočajo enostavno vgradnjo in križanje cevovodov ob ohranjanju vgradne višine. Pripadajoča izolacijska skodelica se lahko kombinira z 9 mm krožno izolacijo in ekscentrično izolacijo z odstranitvijo izolacijskega ovoja.
Poleg tega je inštitut Fraunhofer za gradbeno fiziko v Stuttgartu certificiral vrednost izboljšanja udarnega zvoka talne konstrukcije s križnim T-kosom in ekscentrično izolacijo na podlagi DIN EN ISO 140-8, ki v mnogih primerih zagotavlja, da križni T-kos ne potrebuje neprekinjene vgradnje talne zvočne izolacije.
Fizika določa uspeh
To ima številne prednosti za projektante in vzdrževalce stavb: Razvod cevovoda se lahko izvede v manjših dimenzijah. To je bolj gospodarno. Prav tako zagotavlja ohranjanje kakovosti pitne vode z nižjo vsebnostjo vode. In nenazadnje, manjše nazivne dimenzije so bolj priročne, ker so časi točenja na strani tople vode krajši.
Slika zgoraj: Viega Raxofix - gospodarnost v sistemu.
